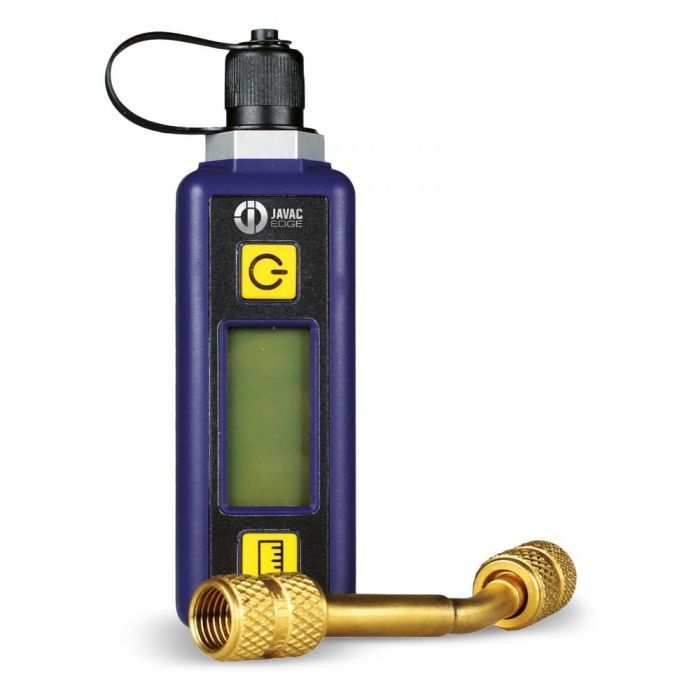

So verwenden Sie ein Mikron-Messgerät richtig

Ein digitales Mikronenmessgerät ist das wichtigste Instrument in jedem HVAC-Inbetriebnahme-Werkzeugkasten. Ohne ein solches ist es unmöglich zu überprüfen, ob ein Kühlsystem ordnungsgemäß evakuiert wurde – und ein unsachgemäß evakuiertes System ist eine der Hauptursachen für Kompressorausfälle, Säurebildung und vorzeitigen Systemausfall.

Dieser Leitfaden behandelt die korrekte Platzierung des Mikronenmessgeräts, wie man Messwerte interpretiert, Ziel-Mikronenwerte nach Systemtyp, das Vakuum-Abfalltestverfahren und die häufigsten Fehler, die Ingenieure bei der Verwendung von Mikronenmessgeräten an AC- und Kühlsystemen machen.

Was ist ein Mikronenmessgerät und warum ist es wichtig?

Ein Mikronenmessgerät – auch Vakuummeter oder Thermoelement-Vakuummeter genannt – misst den Absolutdruck innerhalb eines Kühlkreislaufs in Mikrometer Quecksilber (µmHg). Ein Mikron entspricht einem Tausendstel Millimeter Quecksilber, was es weitaus empfindlicher macht als jedes manifold-Druckmessgerät.

Standard-Manometer arbeiten im PSI- oder Bar-Bereich und können die Druckniveaus nicht auflösen, die zur Bestätigung einer ordnungsgemäßen Feuchtigkeitsentfernung erforderlich sind. Bei tiefen Vakuumniveaus zeigen Manometer einfach Null an – sie liefern keine nützlichen Informationen über die tatsächliche Sauberkeit des Systems.

Ein digitales Mikronenmessgerät bietet Ihnen:

• Bestätigung, dass Feuchtigkeit und nicht kondensierbare Gase entfernt wurden
• Echtzeitüberwachung des Absenkfortschritts
• Genauere Daten für den Vakuumabfalltest
• Nachweis von Lecks oder Verunreinigungen vor dem Befüllen

Die Verwendung eines Mikronenmessgeräts ist bei professionellen Inbetriebnahme-Arbeiten nicht optional – es ist die einzige Möglichkeit zu überprüfen, ob das System zum Befüllen bereit ist.

Typen von Mikronenmessgeräten

Zwei Sensortechnologien werden häufig in HVAC-Mikronenmessgeräten verwendet:

Thermoelement-Messgeräte verwenden ein beheiztes Drahtelement, dessen elektrischer Widerstand sich mit dem Druck ändert. Sie sind im Bereich von 20–20.000 Mikron genau – ausreichend für die meisten HVAC-Inbetriebnahme-Arbeiten. Sie sind robust, weit verbreitet und im Allgemeinen kostengünstiger.

Pirani-Messgeräte verwenden ein ähnliches Prinzip der Wärmeleitfähigkeit, bieten aber in der Regel schnellere Ansprechzeiten und eine höhere Genauigkeit bei niedrigeren Mikronwerten. Sie werden für kritische VRF- und gewerbliche Kälteanlagen-Inbetriebnahmen bevorzugt, bei denen Ziele unter 250 Mikron erforderlich sind.

Für die meisten Arbeiten an Split-Systemen im Wohn- und Leichtgewerbebereich ist ein hochwertiges, auf Thermoelementen basierendes digitales Mikronenmessgerät völlig ausreichend.

Wo das Mikronenmessgerät positioniert werden sollte

Die Platzierung des Messgeräts ist die häufigste Ursache für ungenaue Mikron-Messwerte vor Ort. Die Regel ist einfach:

Schließen Sie das Mikronenmessgerät direkt an das Kühlsystem an – nicht an die Vakuumpumpe oder das Manometer.

Wenn das Messgerät an der Pumpe oder am Manometer angeschlossen ist, misst es die Pumpenleistung und nicht die Vakuumtiefe des Systems. Die Pumpe kann an ihrem Einlass ein tiefes Vakuum erzeugen, während das System selbst aufgrund von Schlauchbeschränkungen, Schrader-Ventilkernen oder Feuchtigkeitsausgasung einen viel höheren Druck aufweist.

Korrekte Platzierung:

• Direkt an den Flüssigkeits- oder Saugleitungsanschluss anschließen
• Verwenden Sie einen speziellen Messanschluss oder T-Stück entfernt vom Pumpenanschluss
• Stellen Sie sicher, dass der Anschluss vakuumfest und leckagefrei ist
• Halten Sie den Sensors vom Ölkontakt fern

Wenn Sie beim Evakuieren Kernentfernungswerkzeuge verwenden – was Sie tun sollten – positionieren Sie das Mikronenmessgerät möglichst an einem separaten Anschluss und nicht durch das Gehäuse des Kernentfernungswerkzeugs.

Anschluss und Verwendung eines Mikronenmessgeräts Schritt für Schritt

Schritt 1 — Sensor prüfen

Vor dem Anschließen den Sensor auf Ölverunreinigungen oder Ablagerungen überprüfen. Ein verunreinigter Sensor misst ungenau und kann durch den Kontakt mit Kältemittelöl dauerhaft beschädigt werden. Ersetzen Sie den Sensor, wenn sichtbare Verunreinigungen vorhanden sind oder wenn das Messgerät nicht innerhalb des vom Hersteller empfohlenen Intervalls gewartet wurde.

Schritt 2 — Mit dem System verbinden

Schließen Sie das Mikronenmessgerät direkt an den Kältekreislauf an, indem Sie eine saubere, vakuumtaugliche Armatur verwenden. Vermeiden Sie möglichst den Anschluss über den Manometersatz – die internen Komponenten des Manometers erhöhen das Volumen und den Widerstand, was die Ansprechzeit verlangsamt und die Ablesegenauigkeit verringert.

Schritt 3 — Vakuumpumpe starten

Starten Sie die Vakuumpumpe und beginnen Sie mit dem Evakuieren. Überwachen Sie den Messwert des Mikronenmessgeräts, während das System evakuiert wird. Die anfängliche Absenkung zeigt einen schnellen Abfall vom atmosphärischen Druck (ca. 760.000 Mikron) in Richtung des Zielbereichs.

Schritt 4 — Überwachung des Absenkfortschritts

Wenn das System die Ziel-Mikronwerte erreicht, verlangsamt sich die Absenkungsrate. Dies ist normal – die letzten Phasen der Evakuierung entfernen die letzten Spuren von Feuchtigkeit und nicht kondensierbaren Gasen, was länger dauert als die anfängliche Entfernung des Großteils der Luft.

Wenn der Messwert weit über dem Ziel stagniert (z. B. bei 2.000–5.000 Mikron stagniert und nicht weiter sinkt), deutet dies typischerweise auf Folgendes hin:

• Restfeuchtigkeit im System, die mehr Zeit oder dreifache Evakuierung erfordert
• Ein Leck im System oder den Schlauchverbindungen
• Verunreinigtes oder gealtertes Vakuumpumpenöl
• Eine unterdimensionierte Pumpe für das Systemvolumen

Schritt 5 — Ziel-Mikronenwert erreichen

Evakuieren Sie weiter, bis der Ziel-Mikronenwert erreicht und stabil ist. Isolieren Sie die Pumpe nicht sofort, wenn das Messgerät das Ziel erreicht – lassen Sie den Wert für einige Minuten auf oder unter dem Ziel stabilisieren, bevor Sie fortfahren.

Schritt 6 — Durchführung eines Vakuumabfalltests

Isolieren Sie die Vakuumpumpe vom System und überwachen Sie das Mikronenmessgerät 10–15 Minuten lang. Informationen zur Interpretation finden Sie im Abschnitt zum Abfalltest.

Ziel-Mikronenwerte nach Systemtyp

Diese Ziele beziehen sich auf stabile Messwerte am System – nicht an der Pumpe. Vergewissern Sie sich immer, dass der Messwert stabilisiert ist, bevor Sie ihn als erreicht aufzeichnen.

Durchführung und Interpretation eines Vakuumabfalltests

Der Vakuumabfalltest ist die definitive Überprüfung, ob ein System ordnungsgemäß evakuiert und leckagefrei ist. Er muss vor dem Befüllen durchgeführt werden.

Verfahren:

1. Ziel-Mikronenwert erreichen und stabilisieren
2. Vakuumpumpe durch Schließen des Pumpenventils oder Trennen des Schlauchs isolieren
3. Den Messwert des Mikronenmessgeräts 10–15 Minuten lang kontinuierlich überwachen
4. Start- und End-Mikronenwerte aufzeichnen

Interpretation der Ergebnisse:

Schneller Anstieg über 1.000 Mikron innerhalb der ersten Minuten – deutet auf ein Leck oder erhebliche Restfeuchtigkeit hin. Nicht befüllen. Ursache identifizieren und beheben, bevor erneut evakuiert wird.

Allmählicher Anstieg, der unter 1.000 Mikron stagniert – akzeptabel. Ein gewisser Anstieg ist normal, da sich das System nach der Pumpenisolation ausgleicht. Eine Stabilisierung unter 1.000 Mikron bestätigt, dass das System ordnungsgemäß evakuiert ist.

Messwert bleibt stabil auf oder nahe dem Ziel – ideales Ergebnis. Das System ist sauber, trocken und leckagefrei. Mit dem Befüllen fortfahren.

Der Messwert steigt langsam an, stagniert aber nicht – deutet auf ein kleines Leck oder eine anhaltende Feuchtigkeitsausgasung hin. Vor dem Befüllen untersuchen.

Häufige Fehler bei Mikronenmessgeräten

• Anschluss an die Pumpe statt am System – misst die Pumpenleistung, nicht das Systemvakuum. Der häufigste und folgenschwerste Fehler.
• Der Messwert darf sich nicht stabilisieren – die Aufzeichnung eines vorübergehenden Messwerts statt eines stabilen erzeugt einen falschen Eindruck der erreichten Vakuumtiefe.
• Verwenden eines kontaminierten Sensors – Öl an der Sensorspitze führt zu ungenauen Messwerten und dauerhaften Sensorsschäden. Vor Gebrauch immer überprüfen.
• Auslassen des Vakuumabfalltests – das Erreichen der Zielmikronenwerte ist notwendig, aber nicht ausreichend. Der Vakuumabfalltest bestätigt, dass das System das Vakuum ohne Leck oder Feuchtigkeitsquelle halten kann.
• Vakuumpumpenöl wird vor der Inbetriebnahme nicht gewechselt – abgebautes Vakuumpumpenöl reduziert die maximale Vakuumfähigkeit und kontaminiert mit der Zeit den Mikronenmesssensor.
• Verwendung des Messgeräts über ein Manometer – erhöht das Volumen und den Widerstand, was die Ansprechzeit verlangsamt und die Genauigkeit bei tiefen Vakuumniveaus verringert.

Wartung des Mikronenmessgeräts

• Sensor-Element in den vom Hersteller empfohlenen Intervallen austauschen – typischerweise nach einer bestimmten Anzahl von Betriebsstunden oder jährlich
• Sensoranschluss bei Nichtgebrauch abgedeckt halten, um Kontamination zu verhindern
• Den Sensor niemals unter Druck Kältemittelöl aussetzen
• Das Messgerät in einem schützenden Gehäuse lagern, geschützt vor Stößen und Feuchtigkeit
• Regelmäßig die Kalibrierung mit einem Referenzmessgerät oder einem bekannten guten System überprüfen

Häufig gestellte Fragen

Wo sollte ein Mikronenmessgerät während der Evakuierung positioniert werden?

Direkt an das Kühlsystem anschließen – nicht an die Vakuumpumpe oder das Manometer. Dies liefert einen genauen Messwert der tatsächlichen Systemvakuumtiefe und nicht der Pumpeneinlassleistung.

Welchen Mikronenwert sollte ich für ein Split-System im Wohnbereich anstreben?

Mindestens unter 500 Mikron. Die beste Praxis bei der Inbetriebnahme zielt auf 300–400 Mikron ab. VRF- und VRV-Systeme sollten unter 250 Mikron erreichen.

Warum steigt der Messwert meines Mikronenmessgeräts nach dem Isolieren der Pumpe an?

Ein gewisser Anstieg ist normal, da sich das System ausgleicht. Ein schneller Anstieg über 1.000 Mikron deutet auf Restfeuchtigkeit, ein Kältemittelleck, kontaminiertes Pumpenöl oder eine lose Schlauchverbindung hin. Ein langsamer Anstieg, der unter 1.000 Mikron stagniert, ist akzeptabel.

Kann ich ein Manometer anstelle eines Mikronenmessgeräts verwenden?

Nein. Manometer können die Druckniveaus, die zur Bestätigung einer ordnungsgemäßen Evakuierung erforderlich sind, nicht auflösen. Ein digitales Mikronenmessgerät ist das einzige Instrument, das die Sauberkeit des Systems vor dem Befüllen überprüfen kann.

Woher weiß ich, ob mein Mikronenmessgerät genau misst?

Überprüfen Sie den Sensor vor jedem Gebrauch auf Ölverunreinigungen. Überprüfen Sie regelmäßig die Kalibrierung mit einem Referenzmessgerät. Ersetzen Sie den Sensor in den vom Hersteller empfohlenen Intervallen. Ein kontaminierter oder abgenutzter Sensor zeigt immer einen niedrigeren Wert an als den tatsächlichen Systemdruck, was zu falscher Sicherheit führt.
