Warum Kältemittelidentifikation wichtig ist
R134a-Verunreinigungen sind häufiger, als die meisten Ingenieure erwarten. Gefälschte Kältemittel, Kreuzkontaminationen durch frühere Wartungsarbeiten oder Kohlenwasserstoffverunreinigungen führen alle zum gleichen Ergebnis: Kompressorschäden, falsche Füllmengen und potenzielle Sicherheitsrisiken. Branchendaten zufolge sind Kältemittelverunreinigungen für etwa 30 % der vorzeitigen Kompressorausfälle in gewerblichen Systemen verantwortlich. Die Identifizierung dessen, was sich tatsächlich im System befindet, bevor Sie mit der Arbeit beginnen, ist eine grundlegende Sorgfaltspflicht.
R134a – Haupteigenschaften
R134a (1,1,1,2-Tetrafluorethan) ist ein HFKW mit einem Ozonabbaupotenzial von Null. Siedepunkt: -26,3 °C bei atmosphärischem Druck. Kritische Temperatur: 101,1 °C. Es arbeitet bei höheren Drücken als R12 – typischerweise 15–20 % höherer Hochdruck unter äquivalenten Bedingungen – was der erste Indikator bei der Beurteilung eines unbekannten Systems ist.
Identifizierungsmethoden
1. Elektronischer Kältemittelanalysator (am zuverlässigsten)

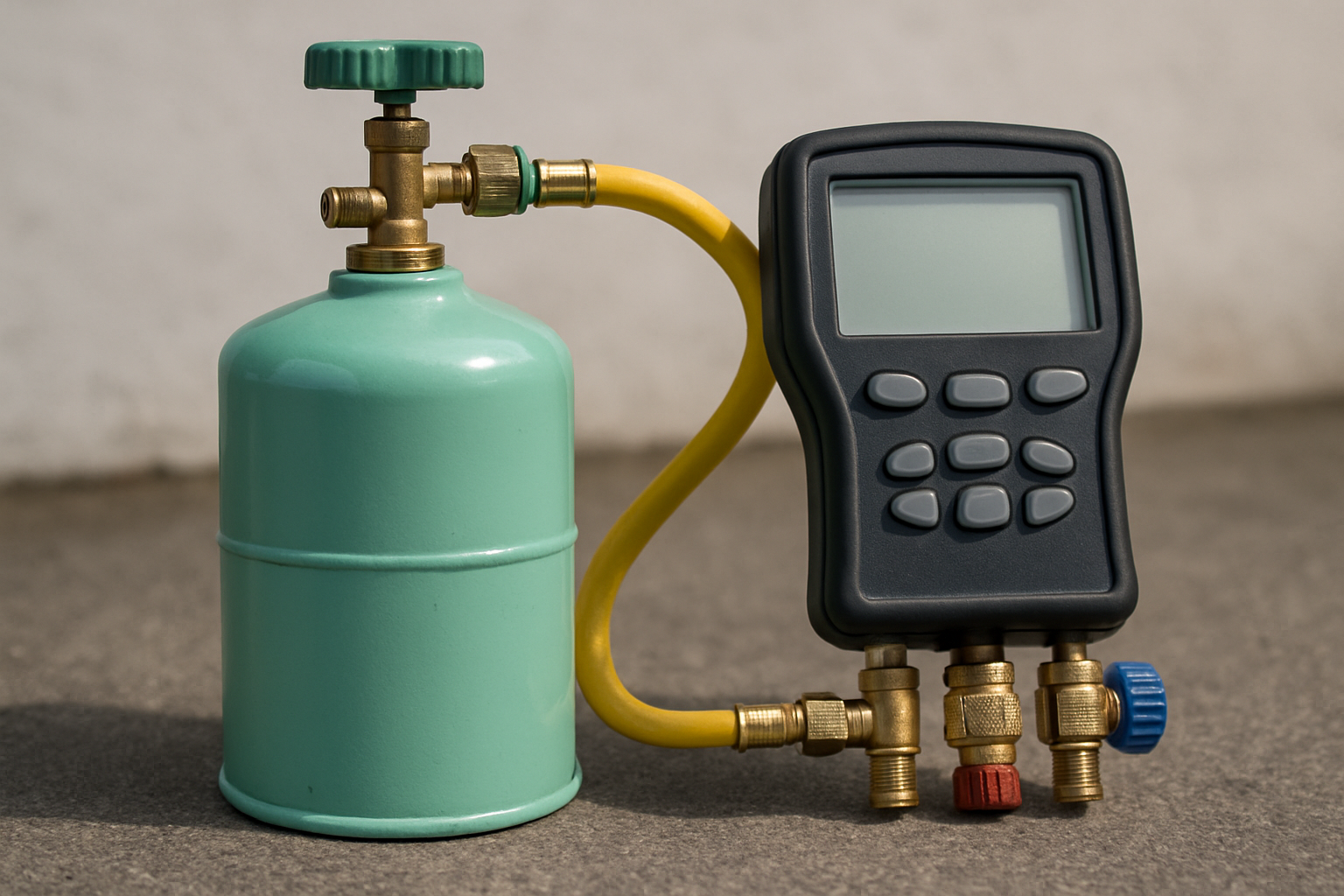

Die schnellste und eindeutigste Methode. Infrarot-Analysatoren untersuchen die molekularen Absorptionseigenschaften, um den Kältemitteltyp zu identifizieren und Verunreinigungen innerhalb von Sekunden zu quantifizieren. Der Mastercool 69134-A Mini R134a Kältemittel-Identifikator wurde speziell dafür entwickelt – automatischer Testablauf, Anzeige des Kontaminationsprozentsatzes, kompakt genug für einen Servicewagen. Für Werkstätten, die sowohl R134a als auch R1234yf handhaben, deckt der Mastercool 69LEGEND beide Kältemittel in einem Gerät ab.
2. Druck-Temperatur-Analyse (Vorprüfung)
Vergleichen Sie die tatsächlichen Systemdrücke mit den R134a PT-Tabellen bei der gemessenen Umgebungstemperatur. Erhebliche Abweichungen von den erwarteten Werten weisen auf Verunreinigungen oder ein völlig anderes Kältemittel hin. Dies ist nur eine Vorprüfung – die PT-Analyse kann nicht identifizieren, was die Verunreinigung ist, sondern nur, dass etwas nicht stimmt.
3. Bubble Point Testing (Blasenpunktprüfung)
Nimmt eine Kältemittelprobe auf und überwacht das Druckverhalten bei einer kontrollierten Temperatur. Reines R134a hat konsistente Blasenpunktcharakteristiken; kontaminierte Proben weichen ab. Nützlich zur Bestätigung von Verunreinigungen, wenn kein Analysator verfügbar ist, aber langsamer und weniger präzise.
Schritt-für-Schritt-Identifikationsprotokoll
- Prüfen Sie das Typenschild des Geräts und alle vorhandenen Kältemittelkennzeichnungen – dokumentieren Sie, was angegeben ist
- Messen Sie die Systembetriebsdrücke mit kalibrierten Monteurhilfen
- Vergleichen Sie sie mit der R134a PT-Tabelle bei der aktuellen Umgebungstemperatur
- Wenn die Drücke anomal sind, entnehmen Sie eine Kältemittelprobe mit sauberem Probenahmeequipment
- Analysieren Sie sie mit einem elektronischen Identifikator – notieren Sie den Reinheitsgrad und alle erkannten Verunreinigungen
- Wenn eine Kontamination bestätigt wird, das Kältemittel vollständig absaugen, bevor weitere Arbeiten durchgeführt werden
- Dokumentieren Sie die Ergebnisse für Ihre Servicedokumentation
Sicherheit bei der Identifizierung
Tragen Sie beim Entnehmen von Kältemittelproben unter Druck immer eine Schutzbrille und Handschuhe. Sorgen Sie für ausreichende Belüftung – R134a verdrängt Sauerstoff in engen Räumen. Entlüften Sie das Probenahmeequipment gemäß den Herstellerangaben, bevor Sie es abtrennen. Wenn eine Kohlenwasserstoffkontamination vermutet wird (brennbare Kältemittelverfälschungen sind ein bekanntes Problem bei gefälschten Produkten), behandeln Sie das System als potenziell brennbar, bis das Gegenteil bestätigt ist.
Rechtlicher Hinweis
Gemäß den britischen F-Gas-Vorschriften müssen Kältemittelhandhabung und -entsorgung von zertifizierten Ingenieuren durchgeführt werden. Kontaminiertes Kältemittel muss abgesaugt und zur Aufbereitung oder Zerstörung geschickt werden – es darf nicht ohne Analyse, die die Einhaltung der Reinheitsstandards bestätigt, entlüftet oder wiederverwendet werden.
