Armaflex EVO Rohrisolierung: Vollständige Installationsanleitung

Geschlossenzellige elastomere Dämmung hat sich zum Industriestandard für den thermischen Schutz von Rohrleitungen in HLK- und Kälteanlagen entwickelt. Ihre einzigartige Zellstruktur bietet eine außergewöhnliche Feuchtigkeitsbeständigkeit, thermische Effizienz und Langlebigkeit, die herkömmliche Dämmstoffe weit übertrifft. Die Leistung selbst der besten elastomeren Dämmung hängt jedoch vollständig von den richtigen Installationstechniken ab. Unsachgemäß ausgeführte Installationen können zu Kondensationsproblemen, Wärmebrücken und vorzeitigem Systemversagen führen – Probleme, die kein HLK-Ingenieur bei einem Rückruf erleben möchte.

Dieser umfassende Leitfaden untersucht die Installationsmethodik für Armaflex EVO Rohrdämmung und befasst sich mit den Nuancen, die angemessene Installationen von vorbildlichen unterscheiden. Egal, ob Sie Kupferkälteleitungen, Kaltwassersysteme oder Dualtemperatur-Anwendungen isolieren, das Verständnis dieser Installationsmethoden für geschlossenzellige elastomere Dämmung gewährleistet eine optimale Systemleistung und Kundenzufriedenheit.

Eigenschaften von geschlossenzelliger elastomerer Dämmung verstehen

Bevor wir uns mit den Installationsverfahren befassen, ist es unerlässlich, die Materialeigenschaften der geschlossenzelligen elastomeren Dämmung zu verstehen. Im Gegensatz zu offenzelligen Alternativen verfügen geschlossenzellige elastomere Materialien über einzelne Gaseinschlüsse, die vollständig in die Polymermatrix eingebettet sind. Diese Zellarchitektur erzeugt eine inhärente Dampfsperre mit einer außergewöhnlich geringen Wasserdampfdurchlässigkeit, die unter festgelegten Testbedingungen typischerweise unter 0,5 g/m²·24h liegt.

Die geschlossenzellige Struktur bietet eine hervorragende Dimensionsstabilität über Temperaturschwankungen hinweg. Wenn Kältemittelleitungen unter Umgebungstaupunkttemperaturen arbeiten, sucht die feuchtigkeitsbeladene Luft auf natürliche Weise die kälteste Oberfläche auf. Herkömmliche Faserdämmstoffe absorbieren dieses Kondensat, verlieren an Wärmedämmung und fördern mikrobielles Wachstum. Elastomere Materialien hingegen behalten ihre Dämmeigenschaften auch in Umgebungen mit hoher Luftfeuchtigkeit bei, was sie für Klimaanlagen- und Kälteanwendungen unerlässlich macht.

Armaflex EVO stellt die neueste Entwicklung in der geschlossenzelligen Technologie dar und integriert verbesserte Brandschutzeigenschaften, während die von Fachleuten geforderten überlegenen thermischen Eigenschaften beibehalten werden. Seine flexible Beschaffenheit gleicht thermische Ausdehnung und Kontraktion aus, ohne die Dämmschicht zu beeinträchtigen – ein entscheidender Faktor für Systeme mit großen Temperaturschwankungen.

Auswahl der geeigneten Armaflex EVO Spezifikation

Die richtige Materialauswahl bildet die Grundlage für erfolgreiche Installationen. Die Dämmstärke muss den Betriebstemperaturen, den Umgebungsbedingungen und den spezifischen Anwendungsanforderungen entsprechen. Für Kälteleitungen, die zwischen -50 °C und +105 °C betrieben werden, müssen Ingenieure die erforderliche Wandstärke berechnen, um Oberflächenkondensation unter ungünstigsten Umgebungsbedingungen zu verhindern.

Methodik der Dickenberechnung

Die Bestimmung der optimalen Dämmstärke erfordert die Berücksichtigung mehrerer Variablen: Rohrdurchmesser, Betriebstemperatur, Umgebungstemperatur und relative Luftfeuchtigkeit. Kondensation tritt auf, wenn die Oberflächentemperatur der Dämmung unter den Umgebungstaupunkt fällt. Die Standardpraxis umfasst die Verwendung psychrometrischer Berechnungen oder vom Hersteller bereitgestellter Tabellen, um eine ausreichende Wärmedämmung zu gewährleisten.

Für typische Klimaanwendungen, die bei 5-7 °C mit moderaten Umgebungsbedingungen betrieben werden, ist eine Wandstärke von 9 mm bei Rohren mit kleinerem Durchmesser (bis 22 mm) im Allgemeinen ausreichend. Kältesysteme, die bei niedrigeren Temperaturen betrieben werden, oder Installationen in besonders feuchten Umgebungen erfordern jedoch größere Wandstärken – oft 13 mm oder mehr – um die Oberflächentemperaturen über dem Taupunkt zu halten.

Armacell AF Armaflex EVO: Speziell entwickelte Leistung

Für HLK-Ingenieure und Kältetechniker, die zuverlässige, hochleistungsfähige Dämmstoffe suchen, bietet die geschlossenzellige elastomere Rohrdämmung Armacell AF Armaflex EVO außergewöhnliche Vielseitigkeit. Erhältlich in praktischen 15-Meter-Rollen mit 9 mm und 13 mm Wandstärken, deckt dieses Produkt die häufigsten Installationsszenarien in gewerblichen und privaten Systemen ab.

Die EVO-Formulierung enthält eine fortschrittliche Polymerchemie, die sowohl die thermische Leistung als auch die Brandschutzeigenschaften verbessert. Ihre selbstverlöschenden Eigenschaften erfüllen strenge Bauvorschriften, während die flexible Konstruktion die Installation beschleunigt – besonders vorteilhaft beim Navigieren in beengten Technikräumen oder an schwer zugänglichen Stellen. Die vorgeschnittene Konfiguration mit selbstklebender Technologie reduziert die Installationszeit drastisch und sorgt gleichzeitig für konsistente, professionelle Ergebnisse.

Diese spezielle Spezifikation erweist sich als unschätzbar wertvoll für Split-System-Installationen, VRF-Rohrleitungen und Kaltwasserverteilungen – Anwendungen, bei denen eine konstante thermische Leistung und Feuchtigkeitsausschluss unerlässlich sind. Die 15-Meter-Rollenlänge minimiert Abfall und reduziert die Anzahl der benötigten Verbindungen, beides kritische Faktoren für die Aufrechterhaltung der Systemintegrität.

Wesentliche Werkzeuge und Vorbereitungsmaterialien

Professionelle Installationen erfordern geeignetes Werkzeug. Der Versuch, mit unzureichenden oder improvisierten Werkzeugen zu arbeiten, beeinträchtigt unweigerlich die Installationsqualität und verlängert die Arbeitszeit. Die folgenden Gegenstände bilden die Mindestausstattung für eine fachgerechte Installation von Elastomer-Dämmstoffen:

Die Klebstoffauswahl erfordert besondere Aufmerksamkeit. Generische Kontaktklebstoffe erzielen möglicherweise keine ordnungsgemäße Verklebung mit Elastomer-Oberflächen, was zu Fugenablösungen und potenzieller Feuchtigkeitseindringung führen kann. Vom Hersteller spezifizierte Klebstoffe enthalten Formulierungen, die für eine optimale chemische Verträglichkeit entwickelt wurden, um dauerhafte, langlebige Nähte zu gewährleisten.

Oberflächenvorbereitung und Überlegungen vor der Installation

Sorgfältige Vorbereitung unterscheidet professionelle Installationen von Amateurversuchen. Vor Beginn der Dämmstoffanwendung alle Rohrleitungen auf Beschädigungen, scharfe Kanten oder Oberflächenunregelmäßigkeiten prüfen, die die Dämmstoffhülle beeinträchtigen könnten. Grate, Flussmittelrückstände oder Verunreinigungen mit geeigneten Reinigungsmethoden entfernen.

Rohrleitungen müssen vor dem Anbringen der Dämmung vollständig trocken sein. Selbst geringe Oberflächenfeuchtigkeit kann zwischen Rohr und Dämmung eingeschlossen werden und genau die Kondensationsprobleme verursachen, die die Dämmung verhindern soll. In feuchten Umgebungen oder bei der Arbeit mit gekühlten Rohren sollte man in Betracht ziehen, die Leitungen vorübergehend zu erwärmen oder Druckluft zu verwenden, um eine gründliche Trocknung sicherzustellen.

Schritt-für-Schritt-Installationsverfahren

Die Installationsmethoden für geschlossenzellige elastomere Dämmungen folgen einem systematischen Ansatz, der konsistente Ergebnisse in verschiedenen Anwendungen gewährleistet. Das Übereilen von Phasen oder das Überspringen von Schritten führt unweigerlich zu mangelhaften Ergebnissen, die Nacharbeiten erfordern.

Mess- und Schneidtechniken

Genaue Messungen verhindern Materialverschwendung und gewährleisten eine korrekte Abdeckung. Bei der Messung gerader Abschnitte ca. 3-5 mm hinzufügen, um eine leichte Kompression während der Installation zu berücksichtigen. Dieser kleine Spielraum stellt sicher, dass Stoßfugen zusammengepresst werden, anstatt Lücken zu hinterlassen.

Das Schneiden erfordert Präzision und scharfe Klingen. Stumpfe Messer reißen die Zellstruktur, anstatt sie sauber zu trennen, wodurch raue Kanten entstehen, die nicht richtig abdichten. Ziehen Sie die Klinge nach Möglichkeit in einer einzigen, gleichmäßigen Bewegung durch das Material. Bei dickeren Wandisolierungen sind mehrere leichte Schnitte effektiver als ein tiefer Schnitt mit Gewalt.

Klebstoffauftragsverfahren

Der Klebeprozess für Längsnähte und Stoßfugen folgt einer spezifischen Methodik. Tragen Sie den Klebstoff mit dem Auftragspinsel in einer dünnen, gleichmäßigen Schicht auf beide Kontaktflächen auf. Die Abdeckung sollte vollständig, aber nicht übermäßig sein – dicke Klebstoffschichten beeinträchtigen die Klebefestigkeit und verlängern die Trocknungszeit.

Beachten Sie sorgfältig die vom Hersteller angegebene Ablüftzeit. Diese kritische Wartezeit ermöglicht das Verdunsten der Lösungsmittel, wodurch die Klebstoffpolymere konzentriert werden. Der Versuch, Oberflächen vor ausreichender Ablüftzeit zu verbinden, führt zu schwachen Verbindungen, die anfällig für Versagen sind. Umgekehrt reduziert das Überschreiten des offenen Zeitfensters die Klebefestigkeit, da die Klebstoffoberfläche zu härten beginnt.

Beim Zusammenfügen von Oberflächen diese fest zusammendrücken und entlang der Fuge arbeiten, um vollständigen Kontakt zu gewährleisten. Der Klebstoff erzeugt eine sofortige Haftung, aber die vollständige Aushärtung dauert je nach Umgebungsbedingungen 24-48 Stunden. Vermeiden Sie während dieser Zeit, die Fugen zu stören oder mechanische Belastungen auf die geklebten Bereiche auszuüben.

Abdichten von Längsnähten

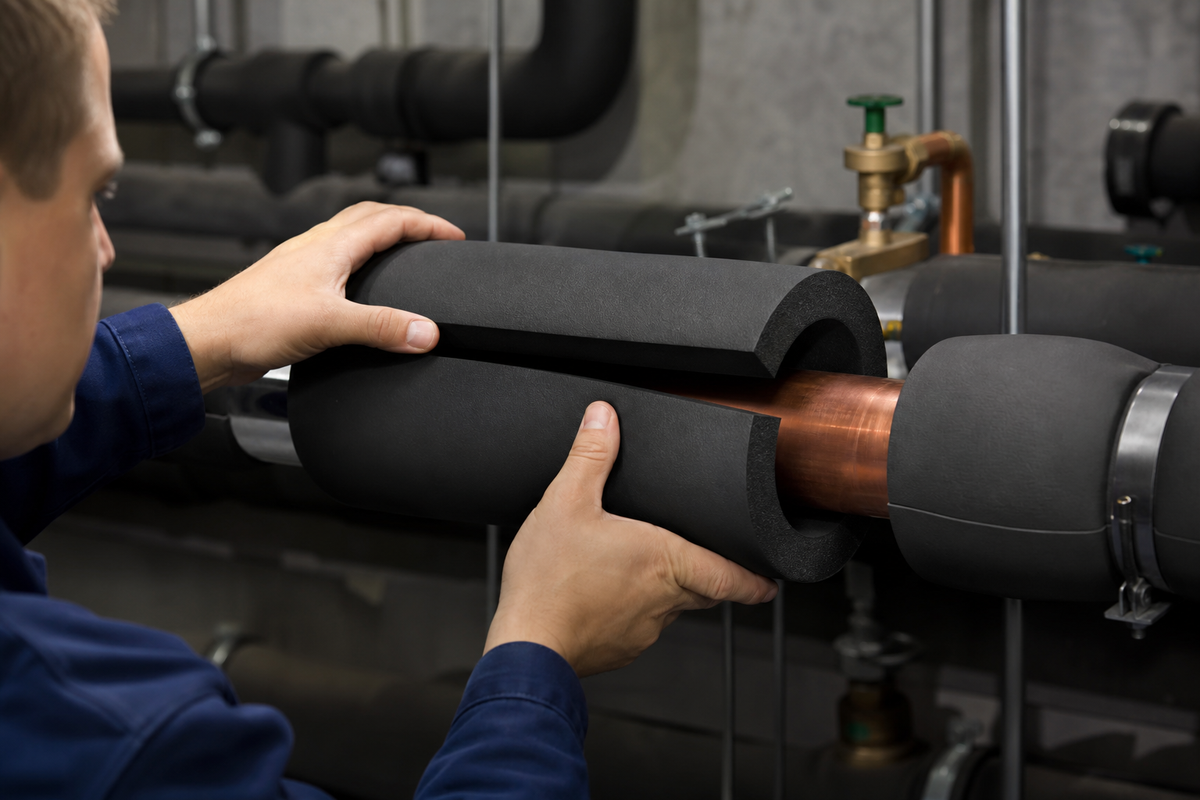

Bei vorgeschnittener Rohrisolierung stellt die Längsnaht die primäre potenzielle Schwachstelle in der Dampfsperre dar. Nach dem Öffnen des Rohrs und dem Positionieren um die Rohrleitung beide Kanten des Schlitzes mit Isopropylalkohol reinigen, um Verunreinigungen oder Herstellungsrückstände zu entfernen.

Klebstoff auf beide Seiten des Schlitzes auftragen, dabei darauf achten, dass die Abdeckung bis zum äußersten Rand reicht. Nach der entsprechenden Ablüftzeit die Naht beginnend an einem Ende methodisch über die gesamte Länge schließen. Festen, gleichmäßigen Druck ausüben, um einen innigen Kontakt zwischen den Kontaktflächen zu erzielen. Die versiegelte Naht sollte bei genauer Prüfung keine Lücken oder Hohlräume aufweisen.

Herstellung von Stoßfugen

Wo Isolationsabschnitte End-zu-Ende zusammenstoßen, verhindert eine ordnungsgemäße Stoßfugenkonstruktion Wärmebrücken und Feuchtigkeitseintritt. Quadratisch geschnittene Enden senkrecht zur Rohrachse gewährleisten maximale Kontaktfläche. Klebstoff auf beide Stirnflächen auftragen, Ablüftzeit beachten und fest zusammendrücken.

Stoßfugen sollten beim Zusammenfügen leicht komprimiert werden, um eine dichte Abdichtung zu erzielen. Spalten oder Hohlräume deuten auf unzureichendes Material oder schlechte Schneidtechnik hin. In kritischen Anwendungen oder besonders anspruchsvollen Umgebungen ziehen einige Ingenieure es vor, Stoßfugen mit einer zusätzlichen Schicht dünner Elastomerfolie, die mit Klebstoff gesichert ist, zu umwickeln, um zusätzliche Sicherheit zu gewährleisten.

Navigation komplexer Geometrien

Gerade Rohrleitungen stellen minimale Installationsherausforderungen dar, aber reale Systeme umfassen Ventile, Bögen, T-Stücke und verschiedene Armaturen, die spezielle Techniken erfordern. Diese Diskontinuitäten stellen potenzielle Schwachstellen dar, an denen eine unsachgemäße Installation Kondensation und Wärmeverluste begünstigt.

Isolierung von Bögen und Krümmern

Die Herstellung einer sauberen, professionell aussehenden Bogenisolierung erfordert Geduld und Übung. Es gibt zwei Hauptansätze: Gehrungsschnitte oder vorgeformte Bogenstücke. Bei der Feldfertigung beinhaltet die Gehrungsmethode das Schneiden des Isolationsrohrs in Winkeln, die der Bogengeometrie entsprechen, und das anschließende Verkleben der gewinkelten Abschnitte.

Berechnen Sie die Gehrungswinkel basierend auf dem Bogenradius und der Anzahl der benötigten Segmente. Engere Radien können drei oder vier Gehrungsstücke erfordern, während Bögen mit großem Radius möglicherweise nur zwei benötigen. Jede Gehrungskante wird vor der Montage mit Klebstoff behandelt, um eine vollständige Dampfsperre um das Fitting zu schaffen.

Ventil- und Flanschüberlegungen

Ventile stellen Herausforderungen bezüglich der Zugänglichkeit dar – die Isolierung muss Wärmeschutz bieten und gleichzeitig eine regelmäßige Bedienung und Wartung ermöglichen. Abnehmbare Ventilummantelungen aus Elastomerfolie mit Klettverschlüssen bieten die optimale Lösung für häufig zugängliche Komponenten.

Für selten betätigte Ventile verwenden einige Installationen eine permanente Isolierung, die für Wartungsarbeiten entfernt werden muss. Dokumentieren Sie diese Stellen deutlich, damit das Wartungspersonal die Isolierung während der Servicearbeiten nicht versehentlich beschädigt. Erwägen Sie, Ventilhandräder freizulassen oder deutlich gekennzeichnete Zugangspunkte vorzusehen.

Qualitätssicherung und Installationsüberprüfung

Nach Abschluss der Installation gewährleistet eine systematische Inspektion, dass alle Elemente professionellen Standards entsprechen. Dieser Verifizierungsprozess identifiziert alle Mängel, solange die Korrektur noch einfach ist, anstatt Probleme erst während der Inbetriebnahme oder des Betriebs zu entdecken.

Besondere Aufmerksamkeit ist den Bereichen zu widmen, in denen die Isolierung an Durchdringungen, Stützen oder Geräteanschlüssen endet. Diese Übergangszonen erfordern eine sorgfältige Detaillierung mit Elastomer-Dichtstoff, um die Kontinuität der Dampfsperre zu gewährleisten. Selbst kleine Lücken können im Laufe der Zeit erhebliche Feuchtigkeit eindringen lassen, insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder bei Niedertemperaturanwendungen.

Häufige Installationsfehler und Vermeidungsstrategien

Das Verständnis häufiger Fehler ermöglicht eine proaktive Prävention. Viele Installationsmängel resultieren aus Zeitdruck, unzureichender Schulung oder einem Missverständnis der Materialeigenschaften.

Unzureichende Ablüftzeit des Klebstoffs

Der vielleicht häufigste Fehler besteht darin, Oberflächen zu verbinden, bevor ausreichend Lösungsmittel verdampft ist. Ungeduldige Installateure pressen die Fugen oft unmittelbar nach dem Auftragen des Klebstoffs zusammen, wodurch anfänglich akzeptabel aussehende Nähte entstehen, die später versagen. Umgebungstemperatur und Luftfeuchtigkeit beeinflussen die Ablüftzeiten – kalte, feuchte Bedingungen verlängern die notwendige Wartezeit erheblich.

Verunreinigte Klebeflächen

Öl, Staub, Feuchtigkeit oder Trennmittel auf Isolieroberflächen verhindern eine ordnungsgemäße Klebeverbindung. Dies erweist sich besonders in Maschinenräumen als problematisch, wo sich luftgetragene Verunreinigungen ansammeln. Überprüfen Sie immer die Oberflächensauberkeit unmittelbar vor dem Auftragen des Klebstoffs, auch wenn die Materialien während der Vorbereitung sauber erschienen.

Unzureichende Fugenkompression

Ein unzureichender Druck beim Zusammenfügen von klebstoffbeschichteten Oberflächen hinterlässt mikroskopisch kleine Hohlräume, die die Dampfsperre beeinträchtigen. Fester, gleichmäßiger Druck über die gesamte Fugenfläche gewährleistet einen innigen Kontakt und eine optimale Bindungsentwicklung. Für kritische Anwendungen sollte während der anfänglichen Aushärtezeit zusätzlicher mechanischer Druck (Klemmen oder Gewichte) in Betracht gezogen werden.

Post-Installation Schutz und Wartung

Abgeschlossene Installationen müssen vor mechanischer Beschädigung, UV-Exposition und Kontamination geschützt werden. Obwohl Elastomer-Isolierung eine ausgezeichnete Haltbarkeit aufweist, bleibt sie anfällig für Durchstiche, Risse und Degradation durch bestimmte Chemikalien oder längere UV-Exposition.

Außenanwendungen erfordern zusätzlichen Wetterschutz. UV-beständige Dichtungsmassen, Schutzbeschichtungen oder zusätzliche Verkleidungen verlängern die Lebensdauer bei Außeninstallationen. Konsultieren Sie die Herstellerempfehlungen für kompatible Schutzsysteme, die die Leistung der darunter liegenden Isolierung nicht beeinträchtigen.

Legen Sie Wartungsprotokolle fest, die regelmäßige Sichtprüfungen umfassen. Suchen Sie nach Beschädigungen, Verschlechterungen oder Feuchtigkeitsflecken, die auf Brüche der Dampfsperre hinweisen könnten. Eine frühzeitige Erkennung ermöglicht einfache Reparaturen, während vernachlässigte Schäden sich ausbreiten und schließlich eine vollständige Neu-Isolierung erforderlich machen.

Fehlerbehebung bei Kondensationsproblemen

Trotz sorgfältiger Installation können gelegentlich Kondensationsprobleme auftreten. Eine systematische Fehlersuche identifiziert die Ursachen und leitet wirksame Abhilfemaßnahmen ein.

Oberflächenkondensation auf der Isolierung deutet entweder auf eine unzureichende Dicke für die Betriebsbedingungen oder auf eine Beeinträchtigung der Dampfsperre hin. Messen Sie die tatsächlichen Oberflächentemperaturen mittels Infrarotthermometrie und vergleichen Sie diese mit den berechneten Werten. Eine signifikante Abweichung deutet auf Wärmebrücken, unzureichende Dicke oder Lufteintritt durch beschädigte Fugen hin.

Lokalisierte feuchte Stellen deuten oft auf spezifische Fugenfehler oder mechanische Beschädigungen hin. Untersuchen Sie die umliegenden Bereiche sorgfältig auf Risse, unvollständige Klebeverbindungen oder fehlendes Dichtmittel. Diese diskreten Probleme lassen sich typischerweise gut mit gezielten Reparaturen unter Verwendung geeigneter Materialien und Techniken beheben.

Weitreichende Feuchtigkeitsansammlungen können auf systemische Probleme hinweisen: zu geringe Isolationsdicke, extreme Umgebungsbedingungen, die die Auslegungsparameter überschreiten, oder ein grundlegendes Versagen der Dampfsperre. Diese Situationen erfordern oft eine vollständige Neu-Isolierung mit entsprechend spezifizierten Materialien.

Einhaltung von Vorschriften und Dokumentation

Professionelle Installationen entsprechen den geltenden Bauvorschriften, Versicherungsanforderungen und Industriestandards. Im Vereinigten Königreich müssen Installationen die Bauvorschriften Teil L (Energieeinsparung) erfüllen und angemessene Brandleistungseigenschaften aufweisen.

Führen Sie umfassende Installationsaufzeichnungen, die die verwendeten Materialien, Installationsdaten und Abweichungen von Standardverfahren dokumentieren. Diese Dokumentation ist von unschätzbarem Wert für Garantieansprüche, Versicherungszwecke und die zukünftige Wartungsplanung. Fotografische Aufzeichnungen abgeschlossener Installationen dienen als Referenz für die Zustandsüberwachung.

Bei größeren kommerziellen Projekten sollte die Inbetriebnahmedokumentation thermografische Untersuchungen umfassen, die die Integrität der Installation überprüfen und das Fehlen von Wärmebrücken oder Defekten bestätigen. Diese Aufzeichnungen belegen die Sorgfaltspflicht und geben den Kunden Vertrauen in die Systemleistung.

Die Beherrschung der Installationsmethoden für geschlossenzellige Elastomerisolierungen erhöht die professionellen Fähigkeiten und gewährleistet eine zuverlässige, langlebige Systemleistung. Die hier beschriebenen Techniken, wenn sie sorgfältig mit hochwertigen Materialien ausgeführt werden, liefern Installationen, die Geräte schützen, Energie sparen und die anspruchsvollen Anforderungen moderner Heizungs-, Lüftungs-, Klima- und Kältesysteme erfüllen. Für Ingenieure und Techniker, die sich der Exzellenz verschrieben haben, bilden diese Methoden die Grundlage der beruflichen Praxis.
