Installation einer leisen Kondensatpumpe: Tipps zur Geräuschreduzierung

Kondensatpumpengeräusche stellen eine der größten Herausforderungen für HVAC-Ingenieure bei der Installation von Klimaanlagen dar. Das anhaltende Summen, die Vibrationen und das intermittierende Gluckern können eine ansonsten fehlerfreie Installation in eine Quelle von Kundenbeschwerden verwandeln. Für Fachleute, die sich der Erbringung außergewöhnlicher Dienstleistungen verschrieben haben, trennt die Beherrschung leiser Kondensatpumpen-Installationstechniken kompetente Techniker von echten Handwerkern.

Moderne Gebäudenutzer erwarten einen flüsterleisen Betrieb ihrer Klimaanlagen. Ob in Wohngebäuden, Büros oder Hotels – die Nachfrage nach geräuscharmem Betrieb war noch nie so hoch. Das Verständnis der Nuancen der Geräuscherzeugung und die Implementierung bewährter Minderungsstrategien gewährleisten Installationen, die selbst die anspruchsvollsten Kunden zufriedenstellen und gleichzeitig die Betriebseffizienz aufrechterhalten.

Verständnis der Geräuschquellen von Kondensatpumpen

Vor der Implementierung von Geräuschminderungsmaßnahmen ist es unerlässlich, die genauen Ursprünge unerwünschter Geräusche zu identifizieren. Kondensatpumpen erzeugen Geräusche durch mehrere Mechanismen, die jeweils unterschiedliche Ansätze für eine effektive Dämpfung erfordern.

Motorvibrationen sind in den meisten Installationen der Hauptübeltäter. Wenn sich der Impeller im Pumpengehäuse dreht, übertragen sich mechanische Schwingungen über die Befestigungspunkte in die umgebenden Strukturen. Diese Vibrationen verstärken sich, wenn sie durch starre Materialien übertragen werden, wodurch subtile mechanische Bewegungen in wahrnehmbare Schallwellen umgewandelt werden, die sich im gesamten Gebäude ausbreiten.

Hydraulische Geräusche entstehen durch die Wasserbewegung im System. Der turbulente Fluss des Kondensats, das in den Behälter gelangt, das Rauschen der Flüssigkeit durch die Abflussrohre und das charakteristische Gluckern, wenn Luft Wasser verdrängt, tragen alle zur akustischen Signatur bei. Rückschlagventile, die sich öffnend und schließend klicken, erzeugen scharfe, intermittierende Geräusche, die in ruhigen Umgebungen besonders auffallen.

Resonanzphänomene treten auf, wenn die Betriebsfrequenzen der Pumpe mit den Eigenfrequenzen von Montageflächen oder angrenzenden Strukturen übereinstimmen. Diese sympathetische Vibration kann die wahrgenommenen Geräuschpegel dramatisch verstärken und problematische Akustik erzeugen, die in keinem Verhältnis zur tatsächlichen mechanischen Leistung der Pumpe steht.

Strategische Auswahl des Installationsortes

Die Positionierung von Kondensatpumpen beeinflusst maßgeblich ihre akustische Wirkung. Eine durchdachte Platzierung während der Planungsphase verhindert Komplikationen, die nach der Installation nur schwer oder kostspielig zu beheben sind.

Der Abstand zu bewohnten Räumen stellt die einfachste Strategie zur Geräuschminderung dar. Die Platzierung von Pumpen in Technikräumen, Dienstleistungskorridoren oder Zwischendecken abseits von Empfangsbereichen, Schlafzimmern und ruhigen Arbeitsbereichen reduziert den wahrgenommenen Geräuschpegel durch einfache Dämpfung. Jeder Meter Abstand bietet eine messbare Verbesserung, insbesondere wenn die dazwischenliegenden Strukturen schallabsorbierende Materialien enthalten.

Die Vermeidung der Installation auf leichten oder resonanten Oberflächen verhindert die Vibrationsverstärkung. Gipskartondecken, dünne Metallplatten und Hohlwände übertragen und verstärken mechanische Schwingungen leicht. Massives Mauerwerk, Betonplatten oder speziell angefertigte Montageplattformen bieten aufgrund ihrer Masse und Steifigkeit eine hervorragende akustische Isolierung.

Die Zugänglichkeitsüberlegungen müssen mit den Geräuschbedenken abgewogen werden. Während abgelegene Standorte akustische Vorteile bieten, erfordern Wartungsanforderungen einen angemessenen Zugang. Der optimale Kompromiss platziert Pumpen dort, wo die routinemäßige Wartung praktikabel bleibt, während die akustische Beeinträchtigung empfindlicher Bereiche minimiert wird.

Fortschrittliche Montage- und Isolationstechniken

Die richtige Montage ist der vielleicht wichtigste Faktor für eine geräuscharme Installation der Kondensatpumpe. Selbst hochwertige geräuscharme Pumpen erzeugen bei unsachgemäßer Befestigung unannehmbare Geräuschpegel.

Schwingungsisolationshalterungen

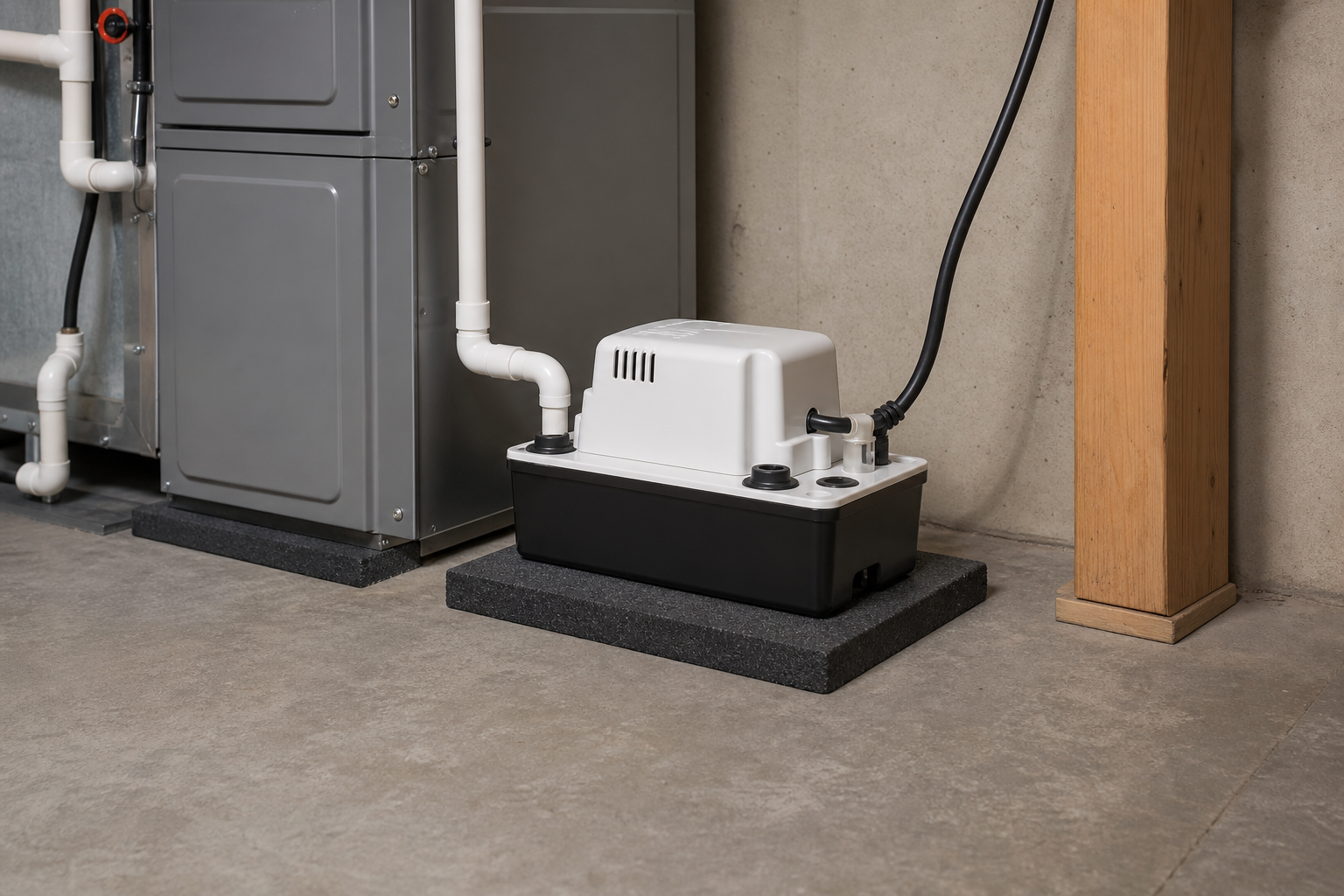

Elastomer-Isolationspads, die zwischen Pumpenfüßen und Montageflächen eingelegt werden, unterbrechen die Übertragungswege von Vibrationen. Diese speziellen Dämpfer, typischerweise aus Neopren, Butylkautschuk oder Verbundmaterialien hergestellt, absorbieren mechanische Energie, die sich sonst in Strukturelemente ausbreiten würde. Die Auswahlkriterien sollten das Pumpengewicht, die Betriebsfrequenz und die erwartete Vibrationsamplitude berücksichtigen.

Federisolatoren bieten eine überlegene Leistung für größere Pumpen oder besonders empfindliche Installationen. Diese mechanischen Vorrichtungen entkoppeln die Ausrüstung physisch von den Montageflächen über breitere Frequenzbereiche als passive Gummilager. Ihre Komplexität und Kosten begrenzen sie jedoch auf Anwendungen, bei denen standardmäßige Elastomerlösungen unzureichend sind.

Entkopplungsstrategien

Flexible Verbindungen sowohl an der Einlass- als auch an der Auslassverrohrung verhindern, dass Pumpenvibrationen über starre Kupfer- oder Kunststoffrohre in entfernte Gebäudeteile übertragen werden. Kurze Abschnitte verstärkter flexibler Schläuche unmittelbar neben den Pumpenanschlüssen bieten diese Entkopplung, während die hydraulische Integrität erhalten bleibt.

Die Sicherstellung, dass kein starrer Kontakt zwischen dem Pumpengehäuse und Gebäudeelementen besteht, vervollständigt die Isolationsstrategie. Selbst geringfügige Berührungspunkte an Wänden, Halterungen oder angrenzenden Geräten schaffen flankierende Wege für die Vibrationsübertragung und untergraben sorgfältig implementierte Montageisolierung.

Einführung wirklich leiser Pumpenlösungen

Während Installationstechniken die akustische Leistung erheblich beeinflussen, legen die inhärenten Geräuscheigenschaften der Pumpe selbst grundlegende Grenzen fest. Die Auswahl von Geräten, die speziell für einen leisen Betrieb entwickelt wurden, bildet die Grundlage, auf der die besten Installationspraktiken aufbauen.

Die Aspen Silent+ Mini Lime Kondensatpumpe ist ein Beispiel für die neueste Generation von speziell entwickelten geräuscharmen Pumpen für HLK-Anwendungen. Dieses kompakte Gerät integriert mehrere Geräuschreduzierungstechnologien in seinem Gehäuse und liefert einen flüsterleisen Betrieb auch unter Volllastbedingungen. Die integrierte vibrationsgedämpfte Motorlagerung und das akustisch optimierte Gehäuse minimieren die Übertragung von mechanischem Lärm, während der intelligente Pumpensteuerungsalgorithmus hydraulische Turbulenzen und damit verbundene Fluidgeräusche reduziert.

Für HLK-Ingenieure, die Installationen durchführen, bei denen die akustische Leistung nicht beeinträchtigt werden kann, bietet diese Pumpe eine zuverlässige Kondensatentfernung ohne die traditionellen Geräuschnachteile. Ihre kompakten Abmessungen erleichtern die Installation auf engstem Raum, während der transparente Behälter eine schnelle visuelle Überprüfung bei Wartungsbesuchen ermöglicht. Der antibakterielle Zusatz im lindfarbenen Gehäuse bietet einen kontinuierlichen Schutz vor mikrobiellem Wachstum und damit verbundenen Gerüchen.

Dieses Niveau der akustischen Technik zeigt, wie Geräteauswahl und Installationsmethodik synergetisch zusammenwirken, um in anspruchsvollen Anwendungen einen wirklich geräuschlosen Betrieb zu erreichen.

Rohrleitungskonfiguration zur Geräuschminimierung

Die Kondensatabflussrohrleitung beeinflusst die gesamte Systemakustik erheblich. Wasser, das durch unterdimensionierte Rohre rauscht, turbulente Strömungen an scharfen Biegungen und Abflussgeräusche tragen alle zur akustischen Signatur bei.

Die Rohrdimensionierung sollte, wo praktikabel, die Mindestanforderungen übertreffen. Übergroße Abflussrohre reduzieren die Strömungsgeschwindigkeit und verringern so turbulente hydraulische Geräusche. Ein 22-mm-Kupferrohr erzeugt deutlich weniger Geräusche als ein 15-mm-Rohr bei gleichem Durchfluss. Die geringen zusätzlichen Materialkosten bringen erhebliche akustische Vorteile.

Allmähliche Richtungsänderungen mit sanften Bögen statt scharfen Winkeln reduzieren Turbulenzen und damit verbundene Geräusche. Wo rechtwinklige Kurven unvermeidbar sind, schaffen zwei 45-Grad-Fittings, die durch ein kurzes Rohrstück verbunden sind, glattere Strömungswege als einzelne 90-Grad-Winkel.

Die Befestigung von Rohrleitungen in angemessenen Abständen verhindert Klappern und vibrationsbedingte Geräusche. Eine starre Befestigung über die gesamte Rohrlänge kann jedoch Pumpenvibrationen übertragen. Der strategische Einsatz von Rohrschellen mit Gummieinlagen bietet mechanischen Halt und unterbricht gleichzeitig die Vibrationsübertragungswege. Die folgende Tabelle zeigt die empfohlenen Befestigungsabstände:

Schallschutzgehäuse und -barrieren

Wenn der Installationsort und die Montagetechniken die erforderlichen Geräuschpegel nicht erreichen können, bieten sekundäre akustische Behandlungen zusätzliche Dämpfung. Diese Eingriffe verändern die Schallausbreitungsumgebung, anstatt das Geräusch an der Quelle zu bekämpfen.

Speziell angefertigte Akustikgehäuse umgeben Pumpen mit schallabsorbierenden und schallblockierenden Materialien. Typische Konstruktionen weisen dichte Außenschalen auf, um Luftschall zu reflektieren, kombiniert mit internem Akustikschaum, um Schallenergie zu absorbieren. Belüftungsöffnungen verhindern Überhitzung und beinhalten akustische Schikanen, um das Entweichen von Schall zu verhindern. Solche Gehäuse erreichen üblicherweise eine Geräuschreduzierung von 15-25 dB über den Sprachfrequenzen.

Akustikbarrieren, die zwischen Pumpen und empfindlichen Bereichen positioniert sind, unterbrechen direkte Schallübertragungswege. Dichte Materialien wie beschwerte Vinylbarrieren, Akustik-Gipskartonplatten oder proprietäre Schallschutzplatten, strategisch positioniert, bieten messbare Verbesserungen, ohne die Ausrüstung vollständig einzuschließen. Dieser Ansatz eignet sich für Nachrüstungen, bei denen die Zugänglichkeitsanforderungen vollständige Gehäuse ausschließen.

Überlegungen zur elektrischen Konfiguration

Die Eigenschaften der elektrischen Versorgung beeinflussen die Betriebsgeräusche der Pumpe auf eine Weise, die bei Installationen oft übersehen wird. Spannungsschwankungen, Versorgungsimpedanz und Steuerungsstrategien wirken sich alle auf die akustische Leistung aus.

Die Gewährleistung einer stabilen Spannungsversorgung verhindert Motordrehzahlschwankungen, die sich als variierende Tonhöhe und Amplitude des emittierten Geräusches manifestieren. Übermäßig lange Kabelstrecken, unterdimensionierte Leiter oder gemeinsame Stromkreise mit hohen Einschaltstromlasten können während des Pumpenbetriebs Spannungseinbrüche verursachen. Dedizierte Stromkreise mit entsprechend dimensionierten Kabeln gewährleisten stabile Betriebsbedingungen.

Elektromagnetische Interferenzen von nahegelegenen Frequenzumrichtern, Vorschaltgeräten von Leuchtstofflampen oder Schaltnetzteilen können hörbares Brummen in Pumpenmotoren und zugehöriger Elektronik verursachen. Physikalische Trennung, geschirmte Kabel und die Beachtung von Erdungsmaßnahmen mindern diese Effekte.

Inbetriebnahmeverfahren für optimale Akustik

Selbst perfekt installierte Systeme erfordern eine ordnungsgemäße Inbetriebnahme, um ihr volles akustisches Potenzial zu entfalten. Mehrere Einstellungen während des ersten Starts optimieren einen leisen Betrieb.

Die Überprüfung der Funktionsweise des Schwimmerschalters stellt sicher, dass die Pumpen bei den entsprechenden Behälterfüllständen aktiviert und deaktiviert werden. Eine vorzeitige Aktivierung zwingt die Pumpen, bei niedrigen Durchflussraten zu arbeiten, wo Kavitation und Lufteinschlüsse übermäßige Geräusche erzeugen. Eine verzögerte Aktivierung birgt die Gefahr des Überlaufens, ermöglicht aber vollere Behälter, die eine gleichmäßigere hydraulische Leistung fördern.

Das Entlüften der Druckleitung eliminiert gurgelnde und pulsierende Geräusche, da eingeschlossene Lufttaschen während der Pumpenzyklen komprimiert und expandiert werden. Das Öffnen von Entlüftungsventilen an Hochpunkten oder das Lockern von Klemmverschraubungen während des Pumpenbetriebs entlüftet die Luft, und das anschließende Wiederverschließen unter Druck erhält den gefüllten Zustand.

Wartungspraktiken zur Aufrechterhaltung eines leisen Betriebs

Die Akustik von Kondensatpumpen verschlechtert sich zwangsläufig ohne entsprechende Wartung. Die Implementierung präventiver Wartungspläne erhält den leisen Betrieb, der während der Installation erreicht wurde.

Regelmäßige Behälterreinigung entfernt Sedimentablagerungen, die Turbulenzen und hydraulische Geräusche erhöhen. Biofilmwachstum an Behälterwänden und internen Komponenten stört ebenfalls den gleichmäßigen Wasserfluss. Vierteljährliche Inspektions- und Reinigungsintervalle eignen sich für die meisten Anwendungen, wobei in staubigen Umgebungen oder Systemen, die zu Algenwachstum neigen, häufigere Aufmerksamkeit erforderlich ist.

Die Rückschlagventilinspektion identifiziert Verschleiß, Schmutzansammlungen oder Dichtungsverschlechterungen, die einen geräuschvollen Betrieb verursachen. Diese Komponenten erfahren wiederholte mechanische Zyklen und verschlechtern sich allmählich. Ein Austausch während der routinemäßigen Wartung verhindert das charakteristische Klicken oder Rasseln, das sich mit zunehmendem Alter der Rückschlagventile entwickelt.

Der folgende Wartungsplan optimiert die langfristige akustische Leistung:

Fehlerbehebung bei häufigen Geräuschproblemen

Trotz sorgfältiger Installation treten gelegentlich Geräuschprobleme auf. Eine systematische Diagnose identifiziert die Ursachen und leitet geeignete Abhilfemaßnahmen ein.

Intermittierendes Gurgeln oder Blubbern

Dieses charakteristische Geräusch weist typischerweise auf Lufteinschlüsse im System hin. Mögliche Ursachen sind unzureichende Rohrgefälle, die die Bildung von Luftblasen ermöglichen, undichte Verbindungen, die Luft in die Druckleitung saugen, oder übermäßig schnelle Pumpenzyklen, die eine vollständige Entlüftung verhindern. Die Überprüfung umfasst die Kontrolle aller Rohrleitungsgefälle, Druckprüfungen an Verbindungsstellen und die Anpassung der Schwimmerschaltereinstellungen.

Kontinuierliches Summen oder Brummen

Motorbedingte Geräusche deuten auf elektrische Probleme, Lagerverschleiß oder Resonanzprobleme hin. Das Messen der Versorgungsspannung während des Betriebs, die Überprüfung auf übermäßige Motortemperatur und die Beurteilung des Montagezustands helfen, zwischen den Ursachen zu unterscheiden. Lockere Isolationslager, verschlechterte Dämpfungsmaterialien oder der Kontakt zwischen Pumpengehäuse und angrenzenden Oberflächen tragen häufig dazu bei.

Rhythmisches Klicken oder Klopfen

Die Funktion von Rückschlagventilen erzeugt diese scharfen Geräusche, insbesondere wenn Komponenten altern. Die Demontage zur Inspektion zeigt, ob Schmutzverstopfung, Federermüdung oder Dichtungsverschleiß das Problem verursachen. Ein Austausch erweist sich in der Regel als kostengünstiger als ein Reparaturversuch, angesichts der Komponentenpreise im Verhältnis zum Arbeitsaufwand.

Benötigen leise Kondensatpumpen zusätzliche Wartung?

Moderne geräuscharme Kondensatpumpen verwenden fortschrittliche Materialien und Präzisionsfertigung, erfordern aber nicht von Natur aus häufigere Wartung als herkömmliche Geräte. Die akustischen Behandlungen – gedämpfte Motorlager, optimierte Laufradgeometrien und speziell entwickelte Gehäuse – verbessern typischerweise die Haltbarkeit, anstatt sie zu beeinträchtigen.

Die Aufrechterhaltung der akustischen Leistung erfordert jedoch Aufmerksamkeit für Details, die bei lauteren Pumpen manchmal vernachlässigt werden. Isolationslager verlieren allmählich an Wirksamkeit, wenn elastomere Materialien mit zunehmendem Alter aushärten. Ein Austausch alle drei bis fünf Jahre erhält die Vibrationsisolierung. Ebenso verhindert die Sicherstellung, dass flexible Rohrleitungsverbindungen ihre Flexibilität behalten, eine allmähliche akustische Verschlechterung, wenn Materialien steifer werden.

Können bestehende laute Installationen nachgerüstet werden?

Absolut. Viele Lärmbeschwerden können ohne vollständigen Pumpenaustausch durch gezielte Eingriffe behoben werden. Die Beurteilung beginnt mit der Identifizierung, ob die Pumpe selbst oder Installationsfaktoren die akustische Signatur dominieren.

Einfache Maßnahmen wie das Hinzufügen von Isolationslagern, die Installation flexibler Verbindungen oder das Neupositionieren von Rohrschellen führen oft zu dramatischen Verbesserungen bei geringen Kosten. Wenn das Eigenrauschen der Pumpe problematisch ist, behebt der selektive Austausch durch speziell entwickelte leise Einheiten das grundlegende Problem.

Nachrüstungsprojekte erfordern Kreativität, da bestehende räumliche Beschränkungen, Rohrleitungskonfigurationen und Zugangsbeschränkungen die Umsetzung aller idealen Lösungen möglicherweise ausschließen. Die Priorisierung von Eingriffen nach dem erwarteten akustischen Nutzen im Verhältnis zum Implementierungsaufwand maximiert die Ergebnisse innerhalb des Budgets und der praktischen Einschränkungen.

Bereitstellung professioneller, leiser Installationen

Die Realisierung wirklich leiser Kondensatpumpeninstallationen erfordert die Integration von Geräteauswahl, Installationsmethode und laufender Wartung zu einem kohärenten Ansatz. Keine einzelne Maßnahme garantiert den Erfolg; vielmehr führt die kumulative Wirkung mehrerer bewährter Verfahren zu Ergebnissen.

Für HVAC-Profis verbessert die Entwicklung von Fachkenntnissen in akustischen Aspekten die Servicequalität und differenziert Angebote in wettbewerbsintensiven Märkten. Kunden legen zunehmend Wert auf leisen Betrieb, und Ingenieure, die die Beherrschung von Geräuschminderungstechniken demonstrieren, bauen Reputationen auf, die Empfehlungen und wiederkehrende Geschäfte generieren.

Das technische Wissen ist vorhanden. Die Ausrüstung ist verfügbar. Der Erfolg liegt in der disziplinierten Anwendung bewährter Prinzipien bei jeder Installation, ohne Kompromisse bei Details einzugehen, die gemeinsam bestimmen, ob Systeme leise funktionieren oder Beschwerden erzeugen. Dieses professionelle Engagement für Exzellenz definiert wahre Handwerkskunst in der modernen HVAC-Technik.
