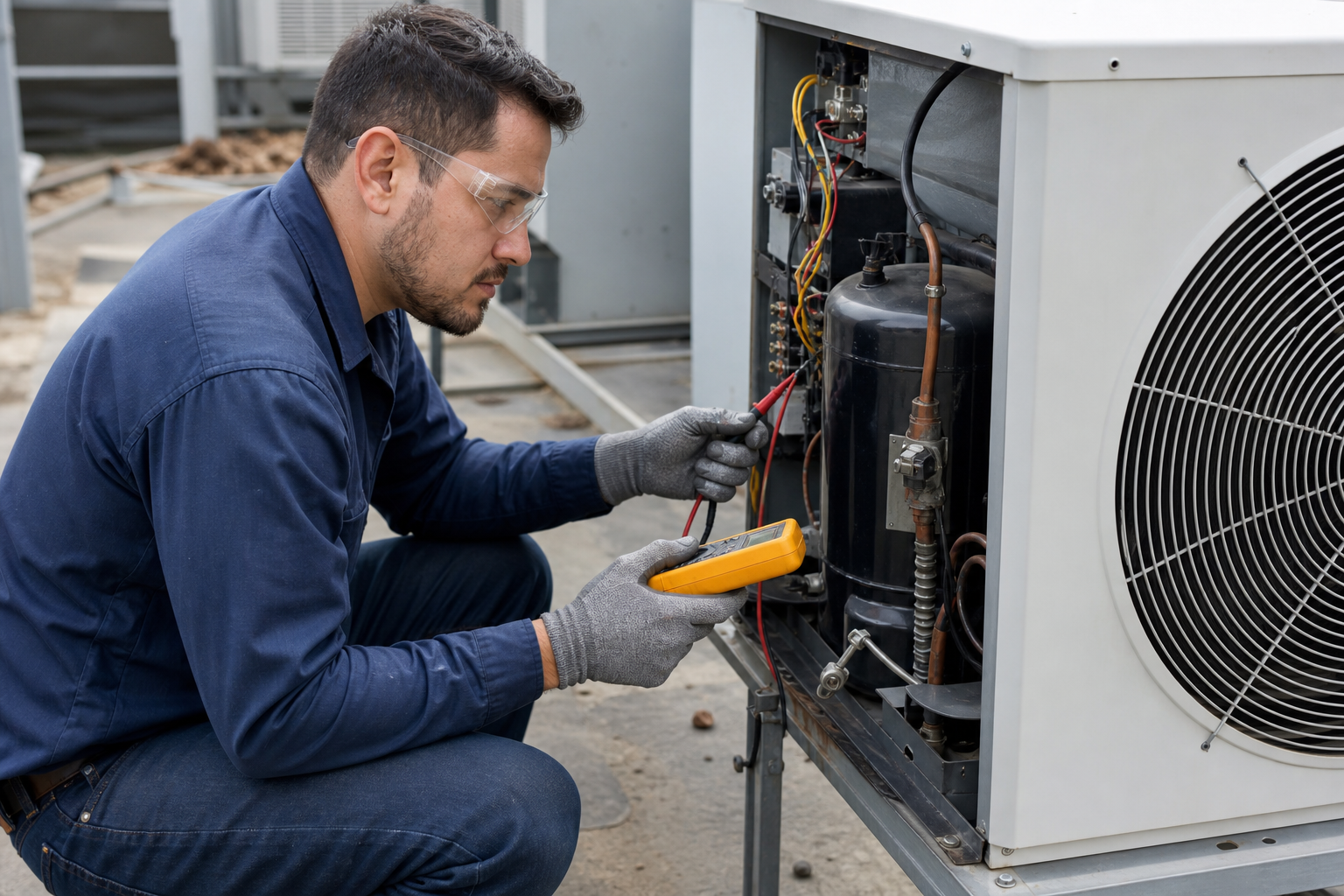

Fehlerbehebung AC-Kompressor: Leitfaden zur Diagnose für Ingenieure

Klimaanlagenverdichter stellen das Herzstück jeder HVAC-Anlage dar. Sie zirkulieren Kältemittel und halten die Druckdifferenzen aufrecht, die für den Wärmeaustausch notwendig sind. Bei Ausfällen trennt die diagnostische Kompetenz fähige Ingenieure von denen, die lediglich Komponenten austauschen. Dieser umfassende Leitfaden beleuchtet systematische Fehlersuchmethoden für AC-Verdichter und stattet HVAC-Fachleute mit strukturierten Ansätzen zur Fehleridentifizierung und -behebung aus.

Grundlagen der Verdichterfunktion verstehen

Bevor Diagnoseschritte eingeleitet werden, müssen Ingenieure die Funktionsprinzipien des Verdichters verstehen. Der Verdichter erhöht den Kältemitteldruck und die Temperatur und wandelt Niederdruckdampf in Hochdruckgas um, das zur Kondensation geeignet ist. Dieser thermodynamische Prozess basiert auf mechanischer Integrität, elektrischer Stabilität und präzisem Schmierstoffmanagement.

Moderne Systeme verwenden typischerweise Scroll-, Hubkolben- oder Rotationsverdichter, wobei jeder unterschiedliche Ausfallarten und diagnostische Überlegungen aufweist. Scrollverdichter nutzen eine umlaufende Bewegung zur Verdichtung des Kältemittels, während Hubkolbenaggregate eine kolbengetriebene Verdichtung verwenden. Rotationsverdichter nutzen rotierende Flügel oder Rollkolben. Das Verständnis dieser mechanischen Unterschiede ist bei der Fehlersuche an AC-Verdichtern unerlässlich, da jede Konfiguration charakteristische Fehlermuster aufweist.

Erste Beurteilungsprotokolle

Systematische Diagnosen beginnen mit vorläufigen Beobachtungen, bevor das System in Betrieb genommen wird. Eine Sichtprüfung zeigt zahlreiche potenzielle Fehler auf, die sonst während des Betriebstests unentdeckt bleiben könnten. Untersuchen Sie Kältemittelleitungen auf Reifbildung, Ölspuren oder physische Beschädigungen. Verkohlte Kabel, verbrannte Isolierungen oder verfärbte Anschlüsse deuten auf elektrische Anomalien hin, die sofortige Aufmerksamkeit erfordern.

Die akustische Beurteilung liefert wertvolle diagnostische Informationen. Ungewöhnliche Geräusche – Schleifen, Quietschen oder Klappern – kündigen oft eine mechanische Verschlechterung an. Stille Verdichter nach der Inbetriebnahme deuten auf elektrische Fehler oder einen mechanischen Fresser hin. Dokumentieren Sie die Umgebungsbedingungen, einschließlich Temperatur und Luftfeuchtigkeit, da Umweltfaktoren die Systemleistung und die diagnostische Interpretation erheblich beeinflussen.

Vorläufige Sicherheitsaspekte

Elektrische Gefahren stellen bei der Kompressordiagnose erhebliche Risiken dar. Überprüfen Sie die korrekten Isolationsverfahren, bevor Sie Widerstandsmessungen durchführen oder elektrische Gehäuse öffnen. Kältemittelsysteme arbeiten unter erheblichem Druck; unsachgemäße Manometerverbindungen oder Leitungsöffnungen können schwere Verletzungen verursachen. Stellen Sie sicher, dass während der Diagnoseverfahren geeignete persönliche Schutzausrüstung, einschließlich Schutzbrille und isolierte Handschuhe, jederzeit verfügbar ist.

Diagnose elektrischer Systeme

Elektrische Fehler stellen die Hauptursache für den Ausfall von Kompressoren dar. Eine methodische Prüfung identifiziert die Wicklungsintegrität, die Kondensatorfunktion und den Betrieb des Steuerkreises. Beginnen Sie mit der Spannungsprüfung an den Kompressoranschlüssen und stellen Sie sicher, dass die Versorgungsspannung den Herstellerspezifikationen entspricht – typischerweise 230V ±10% für einphasige Geräte in britischen Installationen.

Messen Sie den Wicklungswiderstand des Kompressors mit einem kalibrierten Multimeter. Die Widerstandswerte sollten den Herstellerspezifikationen entsprechen, die bei Hubkolbenkompressoren im Allgemeinen zwischen 1-10 Ohm für Betriebswicklungen und 2-15 Ohm für Anlaufwicklungen liegen. Ein unendlicher Widerstand deutet auf offene Wicklungen hin, während nahezu Null-Messwerte auf Wicklungskurzschlüsse hinweisen. Inkonsistente Messwerte zwischen den Phasen bei Drehstromanwendungen signalisieren unsymmetrische Wicklungen, die einen Kompressorwechsel erfordern.

Verfahren zur Kondensatorbewertung

Kondensatoren erleichtern das Anlaufen des Motors und die Betriebseffizienz, verschlechtern sich jedoch im Laufe der Zeit durch dielektrische Zersetzung. Trennen Sie die Stromversorgung und entladen Sie die Kondensatoren vor dem Test – Restladung kann gefährliche Schocks verursachen. Messen Sie die Kapazität mit einem geeigneten Messgerät und vergleichen Sie die Messwerte mit der Nennleistung auf dem Typenschild. Die zulässige Toleranz liegt typischerweise bei ±6% für Betriebskondensatoren und ±20% für Anlaufkondensatoren.

Eine Sichtprüfung zeigt gewölbte, undichte oder korrodierte Kondensatoren, die sofort ersetzt werden müssen. Selbst geringfügig unzureichende Kondensatoren beeinträchtigen das Anlaufdrehmoment des Kompressors, was zu verlängerten Einschaltströmen führt, die die Wicklungen beschädigen. Qualitätsersatzkondensatoren von seriösen Lieferanten gewährleisten Langlebigkeit und zuverlässigen Systembetrieb.

Analyse des Kältemittelkreislaufs

Unregelmäßigkeiten bei der Kältemittelbefüllung zeigen sich durch verschiedene symptomatische Erscheinungsbilder. Eine Überfüllung erhöht die Druck- und Temperaturwerte am Austritt, was potenziell thermische Schutzvorrichtungen auslösen kann. Eine Unterfüllung reduziert die Kühlleistung und kann gleichzeitig dazu führen, dass flüssiges Kältemittel den Verdichter erreicht – ein Zustand, der als "Flüssigkeitsschlag" bezeichnet wird und katastrophale mechanische Schäden verursachen kann.

Messen Sie die Sauggasüberhitzung, indem Sie die Saugleitungstemperatur mit der Sättigungstemperatur vergleichen, die sich aus dem Saugdruck ableitet. Eine angemessene Überhitzung liegt für Systeme mit fester Drossel typischerweise zwischen 4-12°C. Eine übermäßige Überhitzung weist auf eine Unterfüllung oder einen eingeschränkten Kältemittelfluss hin; eine unzureichende Überhitzung deutet auf eine Überfüllung oder eine Fehlfunktion des Expansionsventils hin.

Identifizierung von Kältemittelverunreinigungen

Nicht kondensierbare Stoffe – Luft, Stickstoff oder Feuchtigkeit – beeinträchtigen die Systemeffizienz und beschleunigen den Komponentenverschleiß. Erhöhte Druckwerte, die nicht den Umgebungsbedingungen entsprechen, deuten auf das Vorhandensein nicht kondensierbarer Stoffe hin. Säurebildung durch Feuchtigkeitskontamination greift Motorwicklungen und Lagerflächen an und führt zu vorzeitigem Ausfall.

Die Ölanalyse zeigt den Grad der Verunreinigung. Verfärbtes Öl – von bernsteinfarben bis schwarz – deutet auf thermische Zersetzung oder Verunreinigung hin. Saures Öl, das durch Lackmustests nachgewiesen wird, erfordert eine vollständige Systeminstandsetzung, einschließlich Filtertrocknerwechsel, Ölwechsel und gegebenenfalls Komponentenaustausch.

Identifizierung mechanischer Fehler

Mechanische Verschlechterung äußert sich durch Lagerschäden, Ventilausfälle oder Kolbenringverschleiß. Legen Sie Basis-Betriebsdrücke und -temperaturen fest und vergleichen Sie die Messwerte mit den Herstellerangaben und den psychrometrischen Erwartungen basierend auf den Umgebungsbedingungen.

Das Verdichtungsverhältnis – Austrittsdruck geteilt durch Saugdruck – gibt Aufschluss über die mechanische Effizienz. Werte, die deutlich unter den Erwartungen liegen, deuten auf interne Leckagen durch beschädigte Ventile oder Kolbenringe hin. Scrollverdichter mit Verschleiß an den Dichtungen zeigen ebenfalls ein vermindertes Verdichtungsverhältnis.

Bewertung des Schmiersystems

Unzureichende Schmierung beschleunigt den Verschleiß von Lagern und Reibflächen. Der Ölstand sollte in Schaugläsern an halbhermetischen Kompressoren sichtbar bleiben; unzureichende Mengen deuten auf Öleinschlüsse im Verdampfer oder in den Kältemittelleitungen hin. Hermetische Kompressoren verfügen nicht über eine externe Ölstandsanzeige, was eine indirekte Beurteilung anhand von Betriebsparametern erfordert.

Schäumendes Öl deutet auf übermäßiges im Schmiermittel gelöstes Kältemittel hin, das bei schneller Druckreduzierung auftritt. Dieses Phänomen – das „Aufflaschen“ des Kältemittels – verdünnt die Schmiereigenschaften und kann zu vorübergehendem Ölverlust an kritischen Oberflächen führen. Sorgen Sie für eine ordnungsgemäße Ölrückführung aus den Verdampferschlangen durch eine ausreichende Saugleitungsgeschwindigkeit und eine geeignete Rohrleitungsführung.

Fehlersuche bei thermischen Schutzvorrichtungen

Interne und externe Überlastungsschutzvorrichtungen schützen Kompressoren vor thermischen Schäden, die durch elektrische Überlastung, mechanische Blockierung oder unzureichende Kühlung entstehen können. Wenn thermische Geräte wiederholt auslösen, müssen die zugrunde liegenden Ursachen ermittelt werden, anstatt einfach die Schutzkomponenten auszutauschen.

Überwachen Sie den Kompressorstrom während des Betriebs und vergleichen Sie ihn mit dem auf dem Typenschild angegebenen Nennstrom. Eine Stromaufnahme, die den Nennwert um 10 % oder mehr überschreitet, deutet auf problematische Bedingungen hin: erhöhter Druck am Austritt, niedrige Versorgungsspannung, Kondensatorabbau oder mechanischer Widerstand. Jedes Szenario erfordert spezifische Abhilfemaßnahmen.

Differenzialdiagnose thermischer Auslösungen

Die Aktivierung des thermischen Schutzes innerhalb weniger Minuten nach dem Start deutet auf schwerwiegende elektrische oder mechanische Fehler hin. Sofortiges Auslösen weist auf einen potenziell blockierten Rotor, geerdete Wicklungen oder einen groben Spannungsmangel hin. Das zyklische Ein- und Ausschalten nach 5-15 Minuten Betriebszeit deutet auf grenzwertige Bedingungen hin: leichte Überfüllung, teilweise eingeschränkter Luftstrom oder grenzwertige Kondensatorwerte.

Messen Sie die Spannung unter Last, da die Versorgungsadäquanz ohne Last irreführende Informationen liefert. Ein Spannungsabfall von mehr als 10 % während des Verdichterbetriebs erfordert eine Sanierung des Versorgungskreislaufs – unzureichende Leiterdimensionierung, schlechte Verbindungen oder übermäßige Leitungslänge. Solche Bedingungen verursachen thermischen Stress durch erhöhten Stromverbrauch, der die reduzierte Spannung kompensiert.

Fortgeschrittene Diagnosetechniken

Anspruchsvolle Instrumente verbessern die diagnostische Präzision über die grundlegenden Multimeter- und Manometerfähigkeiten hinaus. Zangenamperemeter mit Aufzeichnungsfunktionen erfassen Anlaufstromspitzen und die Stabilität des Betriebsstroms. Temperaturfühler mit Datenaufzeichnung dokumentieren thermische Profile während der Betriebszyklen.

Die Vibrationsanalyse identifiziert Lagerverschleiß, unzureichende Montage oder den Verschleiß interner Komponenten, bevor es zu einem katastrophalen Ausfall kommt. Beschleunigungssensoren erkennen charakteristische Frequenzen, die mit bestimmten Ausfallarten verbunden sind, und ermöglichen vorausschauende Wartungsmaßnahmen, die unerwartete Systemausfallzeiten verhindern.

Verifizierung des Kältemittelflusses

Unterkühlungsmessungen bestätigen einen ausreichenden Kältemitteldurchfluss durch den Verflüssiger. Messen Sie die Flüssigkeitsleitungstemperatur und vergleichen Sie diese mit der Sättigungstemperatur, die sich aus dem Verflüssigungsdruck ergibt. Ein angemessener Unterkühlungsbereich liegt bei den meisten Systemen zwischen 8-15 °C. Eine übermäßige Unterkühlung deutet auf eine Überfüllung hin; eine unzureichende Unterkühlung deutet auf eine Unterfüllung oder Mängel in der Verflüssigerleistung hin.

Die Temperaturdifferenz über die Expansionsvorrichtungen liefert zusätzliche Diagnoseinformationen. Ein minimaler Temperaturabfall deutet auf eine eingeschränkte Strömung oder eine Fehlfunktion der Expansionsvorrichtung hin. Eine übermäßige Temperaturreduzierung mit begleitender Frostbildung deutet auf eine ordnungsgemäße Expansion hin, kann aber auch darauf hindeuten, dass das System außerhalb der Designparameter arbeitet.

Systematische Fehlerbehebung

Eine effektive Fehlerbehebung folgt einem logischen Fortschritt von einfach bis komplex und eliminiert wahrscheinliche Ursachen durch methodische Tests. Erstellen Sie eine umfassende Dokumentation, die Messungen, Beobachtungen und Interventionen aufzeichnet. Dieser systematische Ansatz verhindert, dass subtile Indikatoren übersehen werden, und liefert wertvolle Referenzen für zukünftige Diagnosen.

Beachten Sie die folgende strukturierte Methodik:

Überlegungen zum Komponentenaustausch

Wenn die Diagnose einen Kompressorausfall eindeutig identifiziert, erfordern Entscheidungen über den Austausch eine sorgfältige Abwägung. Berücksichtigen Sie das Alter des Systems, den Kältemitteltyp und die Vergleichskosten zwischen Kompressoraustausch und vollständiger Systemerneuerung. Der Austausch hermetischer Kompressoren erreicht oft 60-70 % der Kosten eines neuen Systems, wenn die notwendigen Zusatzarbeiten eingeschlossen sind.

Stellen Sie sicher, dass die Ersatzkompressoren den Originalspezifikationen genau entsprechen – Leistung, Spannung, Kältemittelkompatibilität und Montagekonfiguration. Das Ersetzen alternativer Modelle ohne ordnungsgemäße technische Bewertung birgt das Risiko von Leistungsmängeln oder vorzeitigem Ausfall. Renommierte Lieferanten bieten technischen Support zur Bestätigung der Anwendungseignung und der Kreuzreferenzkompatibilität.

Inbetriebnahme nach dem Austausch

Nach der Kompressorinstallation validiert eine umfassende Systeminbetriebnahme den ordnungsgemäßen Betrieb und verhindert wiederholte Ausfälle. Installieren Sie neue Filtertrockner, evakuieren Sie das System auf 500 Mikron oder weniger und füllen Sie es genau nach Herstellerangaben. Dokumentieren Sie die Betriebsparameter – Drücke, Temperaturen, Stromstärke – und erstellen Sie Referenzwerte für zukünftige Diagnosen.

Führen Sie bei Systemen, die einen Ausfall aufgrund von Burnout erleiden, einen Säuretest durch. Restliche Säure erfordert zusätzliche Reinigungsverfahren, einschließlich mehrfacher Filtertrocknerwechsel und möglicherweise der Installation eines Saugleitungstrockners. Der Betrieb kontaminierter Systeme zerstört Ersatzkompressoren innerhalb von Wochen oder Monaten und macht Investitionen in Sanierungsmaßnahmen zunichte.

Protokolle zur vorbeugenden Wartung

Proaktive Wartungsprogramme verlängern die Lebensdauer von Kompressoren erheblich und reduzieren gleichzeitig die Häufigkeit katastrophaler Ausfälle. Vierteljährliche Inspektionen sollten elektrische Messungen, die Dokumentation des Kältemitteldrucks und eine visuelle Beurteilung des physikalischen Zustands umfassen. Die jährliche detaillierte Wartung beinhaltet Ölanalyse, Kondensatorprüfung und eine umfassende Betriebsbeurteilung.

Führen Sie detaillierte Wartungsprotokolle, die Trends in den Betriebsparametern verfolgen. Allmähliche Stromanstiege, sinkende Druckdifferenzen oder die Häufigkeit der thermischen Schutzaktivierung signalisieren sich entwickelnde Probleme, die vor einem Ausfall ein Eingreifen erfordern. Dieser prädiktive Ansatz minimiert Notrufe und verlängert die Gesamtlebensdauer des Systems.

Wann ein Systemaustausch empfohlen werden sollte

Manchmal bietet ein Kompressorausfall die Möglichkeit, mit Kunden über ein Systemupgrade zu sprechen. Systeme, die eine Betriebszeit von über 15 Jahren haben, veraltete Kältemittel verwenden oder mehrere Komponentenausfälle aufweisen, sollten oft eher ausgetauscht als weiterhin repariert werden.

Moderne Systeme bieten eine wesentlich verbesserte Effizienz, reduzierte Umweltbelastung und erhöhte Zuverlässigkeit. Die Durchführung von Lebenszykluskostenanalysen, die Reparaturkosten mit den Investitionen in den Austausch vergleichen, bietet Kunden informierte Entscheidungsgrundlagen. Professionelle Ingenieure wägen die sofortige Behebung mit der langfristigen Wertoptimierung ab.

Häufig auftretende Diagnoseherausforderungen

Intermittierende Fehler stellen eine besondere diagnostische Schwierigkeit dar, da die Symptome während Servicebesuchen möglicherweise nicht auftreten. Temperaturabhängige Ausfälle, lose Verbindungen, die eine intermittierende Kontinuität aufweisen, oder Grenzwerte von Komponenten verursachen sporadische Betriebsprobleme. Die Installation von Überwachungsgeräten, die Betriebsdaten zwischen den Servicebesuchen erfassen, erweist sich manchmal als notwendig für eine definitive Diagnose.

Wie unterscheidet man zwischen Kompressorausfall und Expansionsvorrichtungsbeschränkungen? Beide Zustände können ähnliche Symptome aufweisen – erhöhter Druck auf der Druckseite und reduzierte Kühlleistung. Expansionsvorrichtungsbeschränkungen zeigen jedoch typischerweise Eisbildung am Beschränkungspunkt und minimale Überhitzung. Kompressorineffizienz zeigt normale Überhitzung bei schlechten Verdichtungsverhältnissen und potenziell erhöhter Stromaufnahme.

Welcher Diagnoseansatz eignet sich für Kompressoren, die nicht anlaufen? Beginnen Sie mit der Spannungsprüfung an den Kompressorklemmen unter Anlaufbedingungen. Eine ausreichende Spannung lenkt die Aufmerksamkeit auf Kompressorwicklungen, Kondensatoren oder mechanisches Festfressen. Eine unzureichende Spannung deutet auf Mängel im Versorgungskreis oder Steuerkreisfehler hin, die das Schließen des Schützes verhindern.

Können Kompressoren repariert werden, oder macht ein Ausfall den Austausch erforderlich? Hermetische Kompressoren – geschweißte, versiegelte Einheiten – erfordern bei Ausfall einen vollständigen Austausch. Semi-hermetische Kompressoren mit verschraubter Konstruktion ermöglichen den Austausch von Ventilen, die Erneuerung von Dichtungen und manchmal die Wartung von Lagern. Die Reparaturfähigkeit hängt jedoch von der Verfügbarkeit von Ersatzteilen und einem wirtschaftlichen Vergleich mit den Austauschkosten ab.

Beschaffung hochwertiger Ersatzteile

Die Komponentenqualität beeinflusst maßgeblich die Systemzuverlässigkeit und Lebensdauer. Minderwertige Kondensatoren, Schütze oder Kompressoren beeinträchtigen die Systemleistung und führen zu wiederholten Serviceeinsätzen, die dem professionellen Ruf schaden. Etablierte Lieferanten, die umfassende Lagerbestände pflegen, technischen Support bieten und zuverlässige Lieferungen ermöglichen, versetzen Ingenieure in die Lage, exzellenten Service aufrechtzuerhalten.

Für HLK-Fachleute in ganz Großbritannien beseitigt der Zugang zu echten Ersatzkompressoren, Qualitätskondensatoren und wichtigen Diagnosewerkzeugen über zuverlässige Lieferanten Beschaffungsunsicherheiten. Schnelle Lieferung, wettbewerbsfähige Preise und kompetenter Support erleichtern die effiziente Fehlerbehebung, minimieren Ausfallzeiten der Kunden und erhöhen die Serviceprofitabilität.

Die Fehlerbehebung bei AC-Kompressorproblemen erfordert eine systematische Methodik, umfassendes technisches Wissen und hochwertige Diagnosegeräte. Ingenieure, die sich in strukturierten Fehlerbehebungsprotokollen weiterbilden, verbessern die Serviceeffizienz, reduzieren Fehldiagnosen und bauen einen Ruf für zuverlässige Problemlösungen auf. Kontinuierliche berufliche Weiterentwicklung, das Auf dem Laufenden Bleiben technologischer Fortschritte und die Pflege von Beziehungen zu Qualitätskomponentenlieferanten tragen gemeinsam zu einem nachhaltigen beruflichen Erfolg im wettbewerbsintensiven HLK-Sektor bei.
